Manuel ou semi-automatique, expansion uniforme de la membrane, contrôle de la tension, anneaux de fer de support de disque
modèle no. :
DSXUV-WM6-BCouleur :
Whiteport d\'expédition :
ShenzhenPaiement :
100% T/T before shipmentrégion originale :
ChinaDelai :
15 days

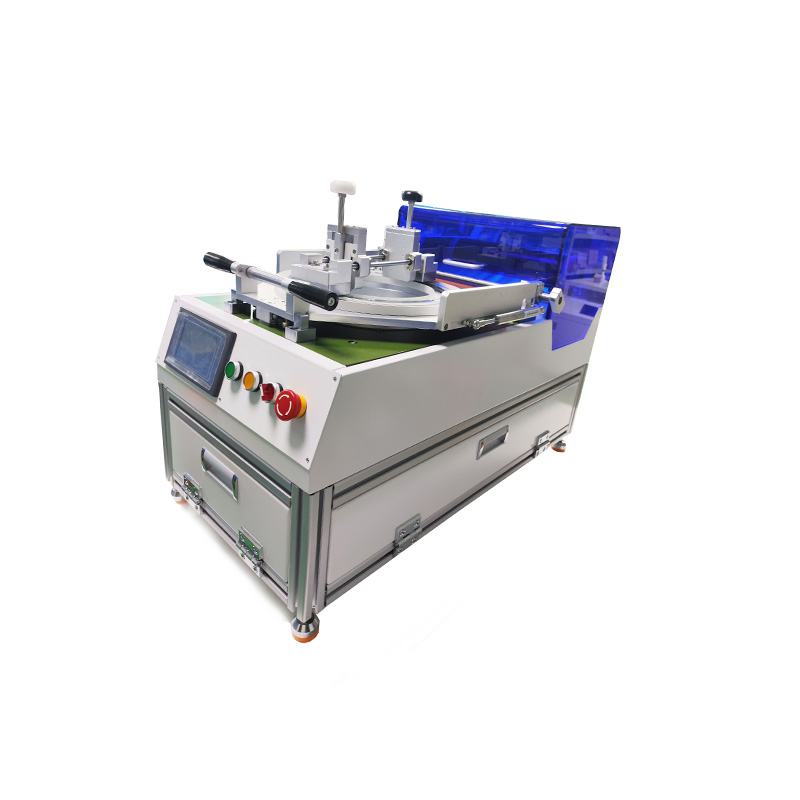

Machine de laminage de plaquettes Machine de montage de plaquettes de film UV bleu Machine de laminage de film BG QFN Semi-conducteur de filtre en verre personnalisé
1. Convient pour le film bleu, le film UV, le film de substrat PET et le film double couche.
2. Plateau de revêtement de film microporeux en option pouvant être appliqué sur des plaquettes ultra-minces.
3. La conception du plateau de revêtement de film chauffant et élastique peut s'adapter à des plaquettes de différentes épaisseurs.
4. Conception unique de pression réglable du rouleau de film.
5. Equipé d'un couteau circulaire et d'un couteau transversal.
6. Dispositif d'élimination électrostatique à tige d'air ionique en option.
7. Petite taille, type de placement de bureau.

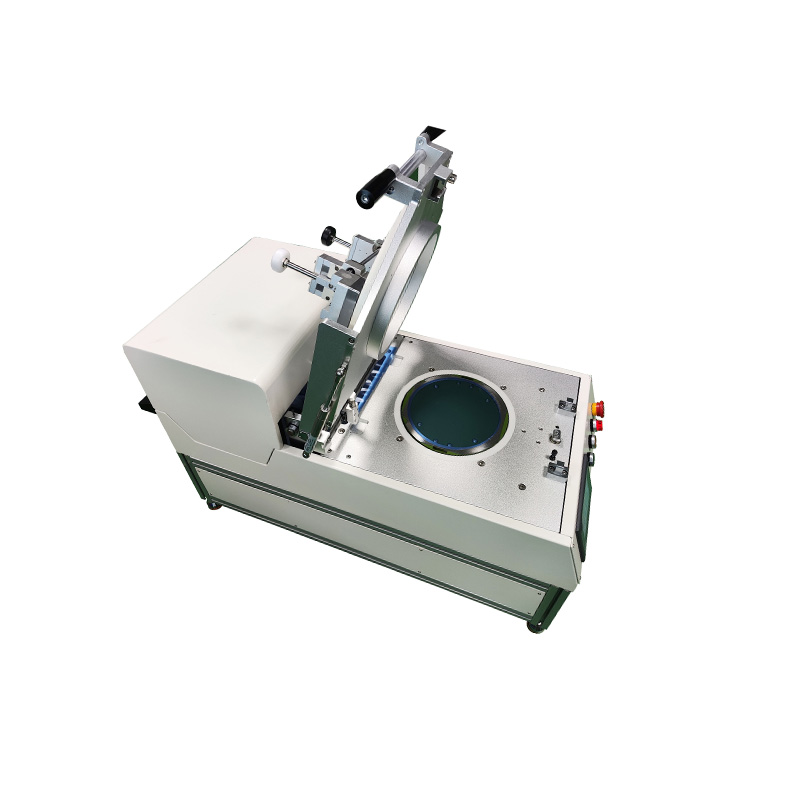

Plateau de revêtement de film microporeux adapté aux plaquettes ultra-minces (en option) :
La conception microporeuse de la plate-forme de revêtement de film, combinée à une conception unique du chemin d'air et à une structure de support élastique, peut être appliquée aux plaquettes, au verre ou à la céramique d'une épaisseur minimale de 100 µm ; Cette structure et le dispositif à rouleaux équipé d'une élasticité flexible à l'air et d'une élasticité réglable peuvent minimiser les dommages aux plaquettes ultra-minces lors de l'application du film et réduire considérablement la probabilité de casse.
Table de traitement de surface en film PTFE antistatique avec fonction de chauffage et d'élasticité :
La conception de la table avec chauffage et plage de température de chauffage réglable garantit que l'effet adhésif du film peut être ajusté à l'état idéal.
La plate-forme élastique peut s'adapter à des plaquettes, du verre ou des céramiques de différentes épaisseurs.
Le traitement antistatique de surface PTFE minimise non seulement l'électricité statique générée lors de l'application du film, mais empêche également efficacement les rayures physiques sur la puce.

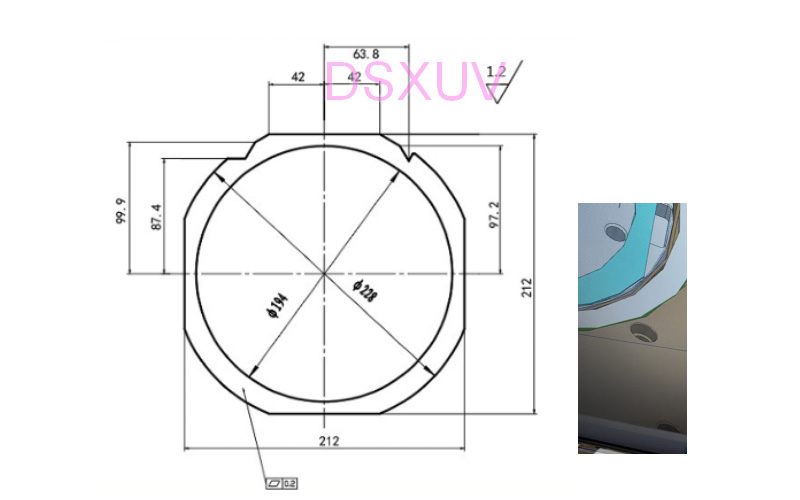

Convient aux anneaux de cadre standard de 6 pouces
Modèle |
DSXUV-WM6-B |
Taille |
6 pouces, ID 228 mm, OD 194 mm |
Taille globale |
L1021 × l490 x H613 mm |
Puissance d'entrée |
100-240 V CA 50-6 OHZ |
Puissance totale |
500 W |
Pression atmosphérique |
0,5 à 0,8 MPa |
Hauteur de levage de l'établi |
0-30 mm (écran d'affichage PLC réglé selon les besoins) |
Type de film |
Film bleu/film UV (remarque : cette machine est compatible avec une largeur de film de 270 mm) |
Température de chauffage du plateau |
O~1OOC |
Épaisseur du film |
0,06-0,17 mm (Pour référence seulement) |
Fonction film |
Chargement et déchargement manuels, levage automatique |
Fonction de découpe de film |
Type rotatif manuel |
Recyclage des films usagés |
Recyclage automatique du papier de démoulage du film UV |
mode de fonctionnement |
Écran tactile combiné à des boutons pour un fonctionnement manuel/semi-automatique |
Fonction |
Sans film étirable produit, le film se dilate et se resserre,
|
Période de garantie |
un an |

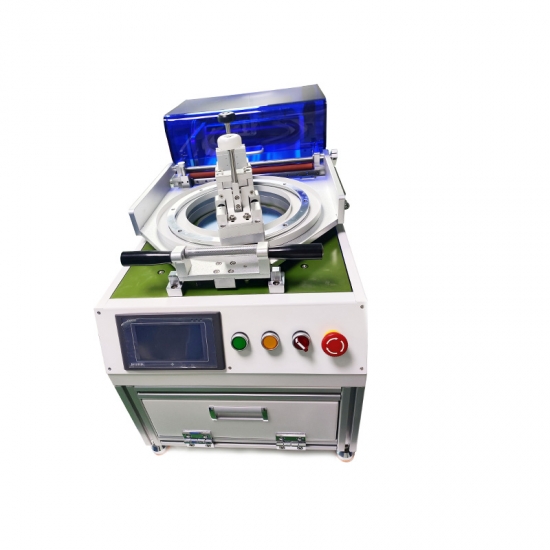

Cet équipement (lamator) est principalement utilisé pour le revêtement de film BG de tranches Si de 12 pouces. Pas de bavures, pas de bulles. Le type de plaquette est une plaquette factice. Cette machine à coller des films semi-automatique convient à l'application de films sur des produits tels que des plaquettes, des semi-conducteurs, des céramiques et du verre. Il s'agit d'un dispositif utilisé pour le traitement du revêtement de film, spécialement conçu pour faire adhérer avec précision des matériaux en couches minces à la surface des plaquettes. Il combine les caractéristiques du fonctionnement manuel et du contrôle automatique, offrant une plus grande précision et efficacité d'application du film tout en conservant la commodité opérationnelle.
Wafer Frame Film Mounter Machine peut placer du ruban UV et du film bleu en même temps pour l'utilisation.
Plastifieuse de plaquettes manuelle 6/8/12 pouces La série est une machine à film collant rapide et efficace, spécialement conçue pour les processus de découpe de plaquettes, de verre, de PCB à LED et de céramique.
Wafer Frame Film Mounter est une machine qui fixe une plaquette et un anneau ensemble à travers un film bleu ou un film UV.
Wafer Tape Laminating Machine est une machine qui fixe une plaquette et un anneau ensemble à travers un film bleu ou un film UV.
DSXUV accepte diverses machines de laminage de film en verre personnalisées, divers systèmes de laminage de film BG de film bleu de bande UV .
