Lentille de collimation à lumière uniforme LED Optique à zoom variable à lumière uniforme

Lentille de collimation à lumière uniforme Lentille de collimation optique à LED Lentille de collimation optique à zoom variable à lumière uniforme

Description des exigences ：

L'uniformité de l'éclairage ponctuel atteint 90 %

Peut être ajusté pour obtenir des spots lumineux de différents diamètres allant de 4 mm à 12 mm

Nécessite que le plan de la puce soit fixé au bas du barillet de l'objectif

Il faut s'assurer que l'écart de positionnement de l'installation de la puce est inférieur à 0,03

1, Quelle est l'uniformité ?

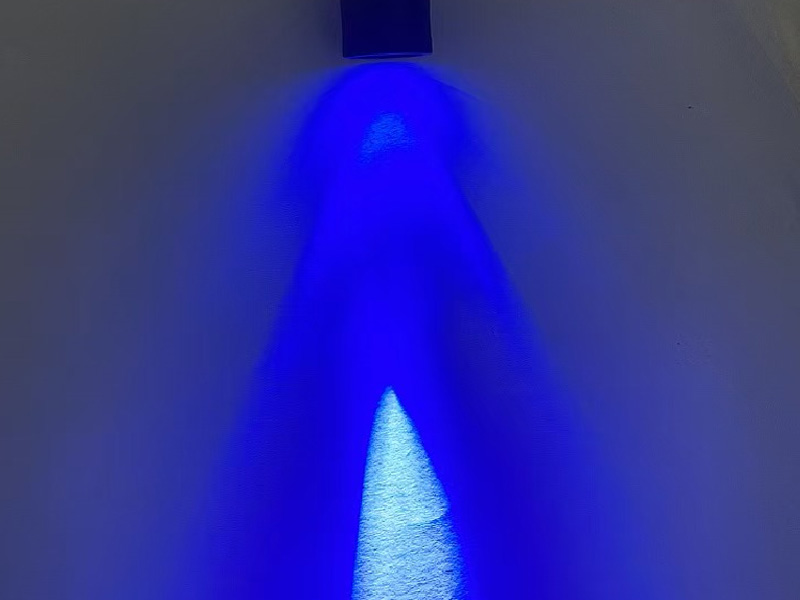

La lentille uniforme peut ajuster le diamètre du spot lumineux et se caractérise par une bonne uniformité d'éclairage, atteignant 90 %

2. Avec quelle lampe cet objectif peut-il être associé ?

Puces universelles : tout type de puce peut être utilisé. Si l'utilisateur souhaite un contraste uniforme, ce type de lentille est particulièrement adapté.

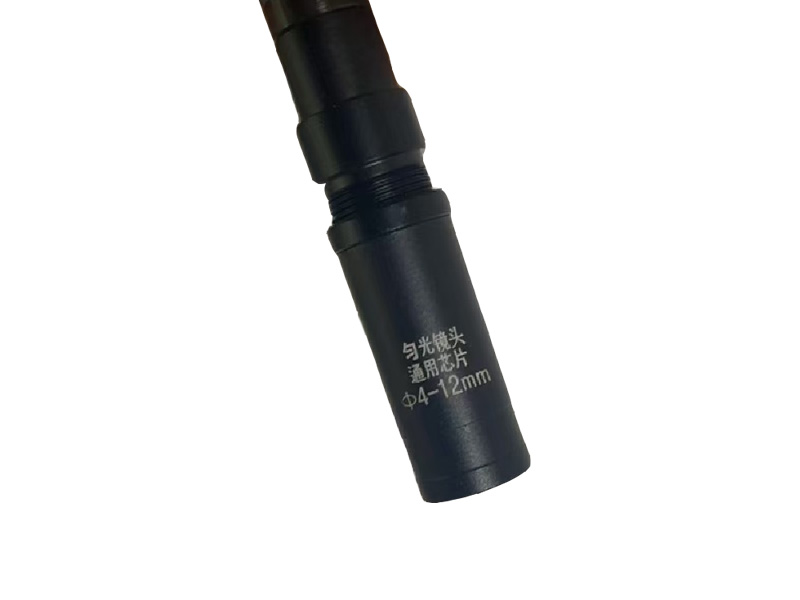

3. Le spot lumineux est-il réglable entre 4 mm et 12 mm ?

Oui ! Ajustez le groupe avant, puis serrez-le, afin de pouvoir régler le diamètre du spot lumineux en continu, entre 4 et 13.

4. Quelle est la distance focale ?

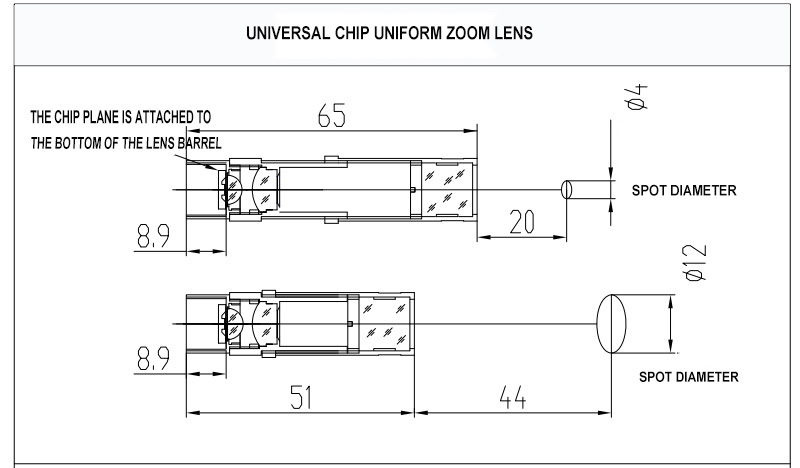

À une distance de 20 mm, le diamètre du spot est de 4 mm ; à une distance de 44 mm, il est de 13 mm. Cet effet est obtenu grâce au filtre japonais Nichia NCSU033C.

5. Quel est l'angle d'émission de la lumière

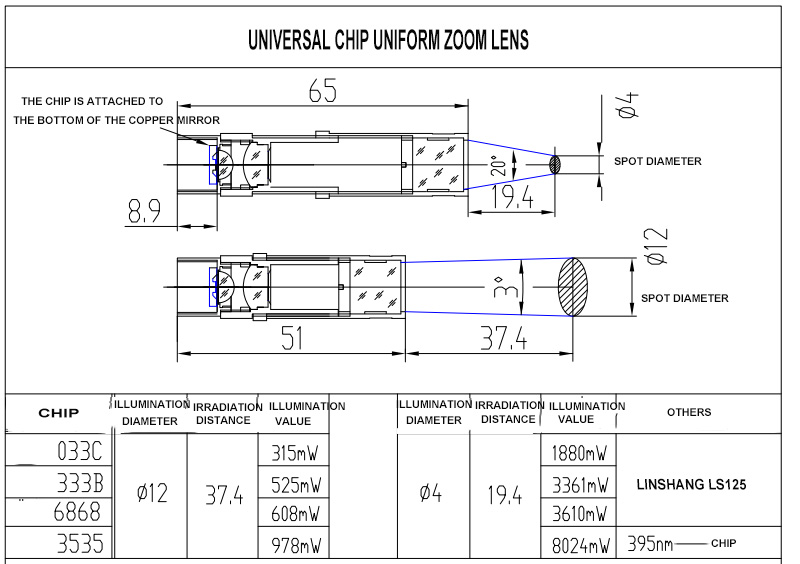

L'angle d'émission de lumière varie en fonction de la taille du diamètre du spot. Reportez-vous au dessin pour connaître la plage de changements d'angle.

6. Sur quel principe est basé cet objectif ?

Le principe de cet objectif s'inspire de celui des projecteurs utilisés dans les salles de conférence, ce qui garantit une bonne uniformité des valeurs d'éclairage. L'ouverture étant circulaire, le spot lumineux est également circulaire. Si l'ouverture est carrée ou triangulaire, le spot lumineux obtenu sera également agrandi ou réduit par rapport à la même période l'année dernière.
