Connaissez-vous l'influence du processus de soudure sur uv led 2018-04-13 15:47:53

uv led est un dispositif semi-conducteur, mais il a son caractère unique. uv led est un appareil optique, électrique, thermique et autre dispositif spécial de la physique. nous croyons que le fait est bien accepté. car il a tellement de caractéristiques physiques, nous devons prendre pleinement en considération notre utilisation. alors, aujourd'hui, je vais faire un peu de ma compréhension personnelle de la partie thermo.

maintenant, uv led l'efficacité lumineuse est faible. la marque différente, l'efficacité de la lumière n'est pas la même. la marque inférieure, l'efficacité lumineuse est inférieure. parce que l'efficacité de la lumière est faible, plus la chaleur génère. maintenant, en termes d'uva, l'efficacité de la lumière est inférieure à 60%, celle de 40% est consommée sous forme de chaleur. Je crois que vous avez une compréhension claire de l'effet de la chaleur sur uv led . Je vais juste parler de l'effet du processus de soudure sur la chaleur de uv led .

il y a beaucoup de conditions affectant le processus de soudure, nous unifions ces conditions comme étant les mêmes. mais la méthode de refusion brasage si différent. la soudure par refusion est divisée en soudure normale par refusion et soudure par refusion sous vide . dans le même état, la méthode de soudure affecte uniquement le taux de cavité du module. Alors, quel est le taux de cavité? le taux de cavité est le taux de la zone de la cavité à la zone unitaire utilisée pour connecter la soudure molle entre deux matériaux (source de lumière et substrat).

Je crois que vous savez bien que le taux de cavité a un certain effet sur l'effet de dissipation thermique. plus le taux de cavité est grand, plus la résistance thermique est grande et plus la dissipation thermique sera mauvaise. soudage par refusion normal , seulement à travers les devoirs lorsque la température des bulles de soudure éclater de manière à atteindre le but de réduire le taux de cavité. en raison du faible débit de la pâte à braser, la bulle est bloquée entre les matériaux de soudage trop tard pour éclater. cependant, soudage par refusion sous vide , avant le soudage à haute température, la bulle est expulsée, puis le soudage. à l'heure actuelle, le taux de cavité de la soudure sous vide est d'un tiers de la soudure par refusion normale.

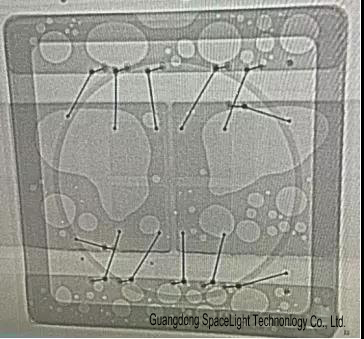

Normal Reflow Soldering: Cavity Rate > 30% \


Les données d'essai ci-dessus sont obtenues par notre test de rayons X sur l'équipement de laboratoire. à travers l'image, nous pouvons voir clairement la différence entre les deux. en théorie, le taux de cavité affecte vraiment la résistance thermique. donc, en pratique, nous ne pouvons être utilisés que pour vérifier la température. En premier lieu, nous analysons l'effet du taux de cavité sur la température.

vous accepterez que, dans la même condition de dissipation thermique, la résistance thermique entre la source lumineuse et le substrat est plus petite, et la différence entre les deux est plus petite. inversement, plus la différence de température est grande. Utilisons les données de test pour vérifier la conclusion.

taux de cavité \u0026 lt; 10%

taux de cavité \u0026 gt; 30%

1

2

3

4

5

1

2

3

4

5

substrat

42,8

43,2

45,2

39.2

58,6

45,2

42,9

47,1

41,9

69.5

lumières

44,7

45,5

44,6

41,2

61,7

53,7

52,7

53,7

46,3

76,2

différence de température

-1,9

-2,3

0,6

-2

-3,1

-8,5

-9,8

-6,6

-4,4

-6,7

les données sont testées en cinq points et la température la plus élevée est sélectionnée au milieu.

on peut voir, plus la vitesse du trou est petite, plus la différence de température entre les deux est faible, inversement, plus l'autre est grand. la conclusion est vraie, ce qui signifie que plus le taux de cavité est grand, plus la résistance thermique est grande. Sous l'effet d'une mauvaise dissipation thermique et d'une température ambiante élevée, la différence de température entre les deux sera plus grande et l'effet sur la source lumineuse sera plus important.

Cependant, la température de la source de lumière aura quel genre d'impact, je crois que vous devez être clair. Qui plus est, je veux dire, seulement nous avons préparé dans chaque lien, pouvons-nous utiliser la meilleure performance UV dirigée, et rendre la satisfaction des clients à la fin réelle.
